• 专为各类暖通空调系统或设备的球阀的快速控制而设计，可以 适配 TEREN 的 BV 系列球阀或市场上其它各主流品牌的球阀

• 安装简便：将执行器固定在球阀连接法兰上，并连接手柄即可

• 机械行程限位：可以在全行程范围内调整

• 有机械位置指示：可任意调节指示位置

• 手动操作：可通过手动按钮实现手动操作，便于在断电或没有 控制信号输入时对执行器做手动调节

• 多功能选择旋钮：选择控制/旋转方向和停止/关闭状态，方便 设置多种运行模式

• 断电复位：当外部正常供电中断时，执行器会运行到预设的安 全位置(BVA20FS)

• 具有全行程过载保护功能，无需限位开关，行至终点自行停止

• 可拆卸端子盖设计，使安装、接线方便、快捷

• 采用工业设计，运行稳定可靠，寿命长

• 外置位置开关：可任意调节位置设定点，并现场安装。接线方 向可以左右灵活设置

技术指标

扭矩：20 Nm

适用介质温度：-10~200°C

球阀连接：符合 ISO5211，F05 连接法兰和 11x11 方键

正反作用：旋转正反作用旋钮进行切换

位置指示：机械指示

手动操作：手动按钮

旋转角度：≤95°

运行时间：45s

驱动：直流无刷电机

电源：

控制信号：on/off，三位浮点，0(2)~10VDC(输入阻抗 100KΩ)， 4~20 mA (输入阻抗 200Ω)，RS485/Modbus-RTU

内置反馈信号：0(2)~10VDC(最大输出 1mA)；4~20mA(最大负 载 500Ω)；RS485/Modbus-RTU

内置反馈开关：2xSPDT，0.5A/30VDC

外置位置开关：1xSPDT，0.5A/250VAC 或 2xSPDT，0.5A/250VAC， 需单独订货，参考配件说明

断电复位设置：全开或全关，由拨码开关设置

断电延时动作时间：2s

断电复位运行时间：<36s

电容充电时间：<15min

电容使用寿命：>10 年

电气连接：螺丝端子

工作寿命：10 万次

工作模式：EN60730-1 类型 1

工作环境：-30~50°C，0~95%RH，无结露(EN60730-1)

储运温度：-40~80°C

噪音：≤40dB 外壳：底板冷轧钢板，壳体 PC(UL94V-0)

重量：1.12kg(24V 基本型)

防护等级：IP54

认证：CE

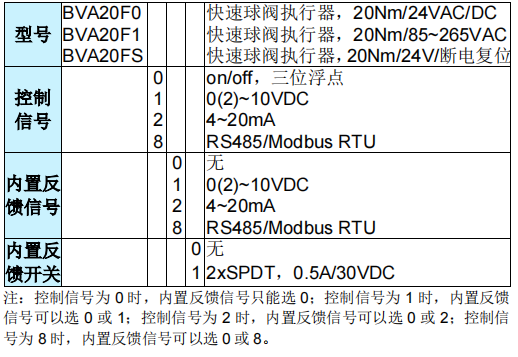

选型表
