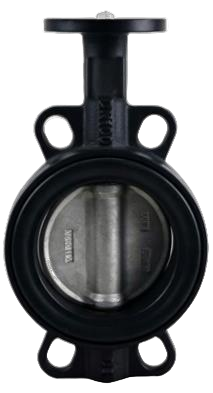

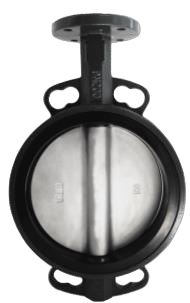

• 适用于各类暖通空调系统中的冷、热水控制，如制冷机和冷 却塔顺序控制，换热站、制冷站水流的通断控制等

• 按执行器连接标准 ISO5211，可以适配 TEREN 蝶阀执行器 BFVA 系列，或其他品牌符合标准的执行器

• 结构简单紧凑小巧，安装简便，双向密封

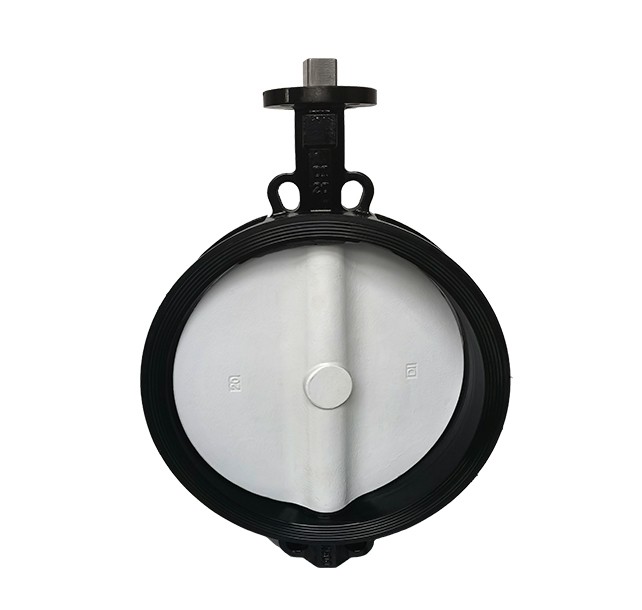

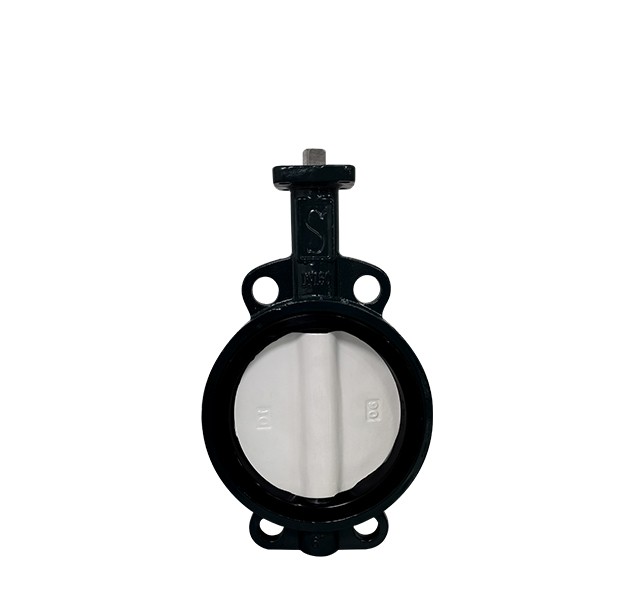

• DN50~300 为有靠背窄边密封面，适合蝶阀专用法兰连接； DN350~600 为无靠背宽边密封面，适合通用平面法兰连接

• 阀座有靠背结构，密封可靠，使用寿命长

• 加强阀板，并有尼龙涂层，耐腐蚀，耐冲刷，耐高温。不锈 钢(SS304)阀板可选，适用于有一定腐蚀性的介质

• 采用无销阀轴设计，避免销孔泄漏

• 驱动扭矩小，关闭压差大

技术指标

口径：DN50~600

介质：冷、热水，浓度低于50%的乙二醇溶液等

介质温度：-10~90°C

公称压力：PN16

关断压力：最大1000kPa，详见选型表

流量特性：开度 0~60%为近似等百分比，0~100%为 S 形

泄漏率：A级，符合 ISO 5208(紧密封)

旋转角度：90°

管道连接：法兰，符合ISO7005

执行器连接：法兰，符合ISO5211

面到面尺寸标准：DIN EN 558，系列20

安装位置：阀轴向上垂直或水平安装

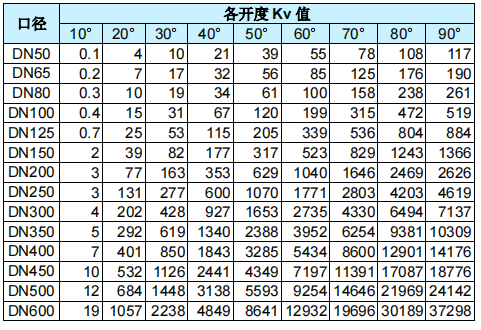

各开度Kv值

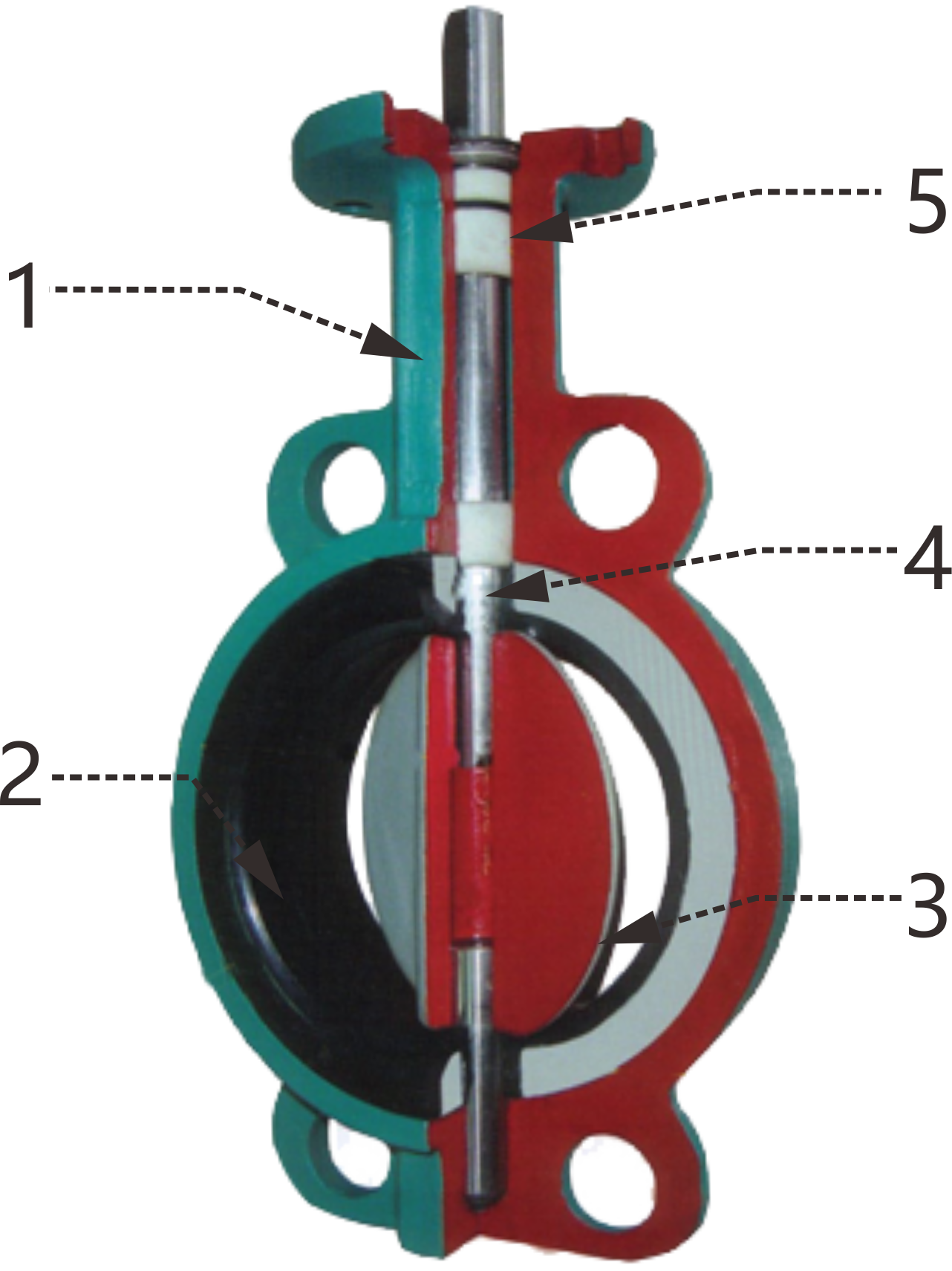

结构及材质

1.阀体：球墨铸铁

2.阀座：EPDM

3.阀板：球墨铸铁+尼龙喷涂（可选不锈钢)

4.阀轴：不锈钢

5.密封圈：EPDM

流量与压差的关系

Kvs=

ΔP：阀门全开时的压差，单位kPa；

F：压差为ΔP时的额定流量，单位m3/h；

Kvs：在阀门全开，阀门二端压差为100kPa，介质密度为1g/cm3时，流经阀门的流量，单位m3/h

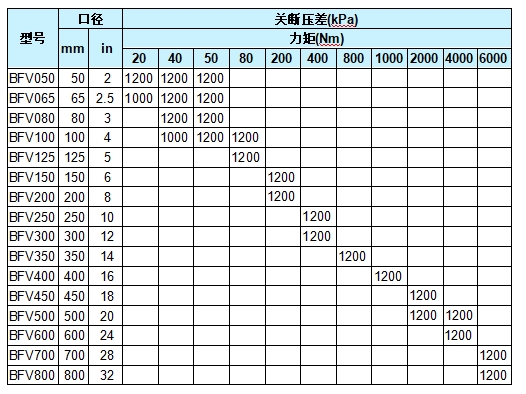

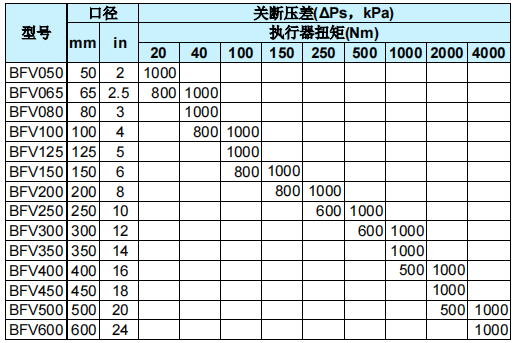

选型表及关断压差表

1.不锈钢阀板：型号加后缀 S，如 BFV300S，阀板材质为 SS304，适用于腐蚀性介质。

2. ΔPs: (对应执行器推力下)，保证阀门完全关闭的情况下，阀门二端最大允许压差。

3.该表数据为 BFV 系列蝶阀选配 BFVA 系列执行器的关断压差。当与其它执行器配对时， 可取本表中的最近似值配对选配。
