• 专为暖通系统或各类设备的风门控制而设计。DA20A 是标准 风门执行器，DA20S 是断电复位风门执行器 

• 安装简便：直接耦合设计，将执行器固定在风门连接轴上，适 配器自动对中，能够适用不同轴径的风门 

• 机械行程限位：可以在全行程范围内调整 

• 有机械位置指示：可任意调节指示位置 

• 手动操作：可通过手动按钮实现手动操作，便于在断电或没有 控制信号输入时对执行器做手动调节 

• 多功能选择旋钮：选择控制/旋转方向和停止/关闭状态，方便设 置多种运行模式 

• 断电复位：外部供电中断时，执行器会运行到预设的安全位置 

• 标准速度或中速可选 

• 具有全行程过载保护功能，无需限位开关，行至终点自行停止 

• 可拆卸端子盖设计，使安装、接线方便、快捷 

• 高使用寿命：采用工业设计，运行稳定可靠，寿命长 

• 外置位置开关：可任意调节位置设定点，并现场安装。接线方 向可以左右灵活设置

技术指标

扭矩：20 Nm

适用风门：≤4 m2 (不同的应用会有差异，详见说明书)

正反作用：旋转正反作用旋钮进行切换

位置指示：机械指示

手动操作：手动按钮

旋转角度：≤95°

运行时间：标准速度 150s，中速 90s 可选

连接轴尺寸：圆轴Φ10~20mm，方轴8~14mm，最短轴长43mm

驱动：无刷直流电机

电源：DA20A：24VAC/DC 或 85~265VAC；DA20S：24VAC/DC

控制信号：on/off，三位浮点，0(2)~10VDC(输入阻抗 100KΩ)， 4~20 mA (输入阻抗 200Ω)，RS485/Modbus-RTU

内置反馈信号：0(2)~10VDC(最大输出 1mA)；4~20mA(最大负 载 500Ω)；RS485/Modbus-RTU

内置反馈开关：2xSPDT，0.5A/30VDC

外置位置开关：1xSPDT，0.5A/250VAC 或 2xSPDT，0.5A/250VAC 需单独订货，参考配件说明

断电复位设置：全开或全关，由拨码开关设置

断电延时动作时间：2s

断电复位运行时间：<36s(-20~50°C)

电容充电时间：<15min

电容使用寿命：>10 年

电气连接：螺丝端子

工作寿命：10 万次(全行程，标准速度)

工作模式：EN60730-1 类型 1

工作环境：-30~50°C，0~95%RH，无结露(EN60730-1)

储运温度：-40~80°C

噪音：≤40dB

外壳：底板冷轧钢板，壳体 PC(UL94V-0)

重量：1.1kg(DA20A)，1.3 kg(DA20S)

防护等级：IP54

认证：CE

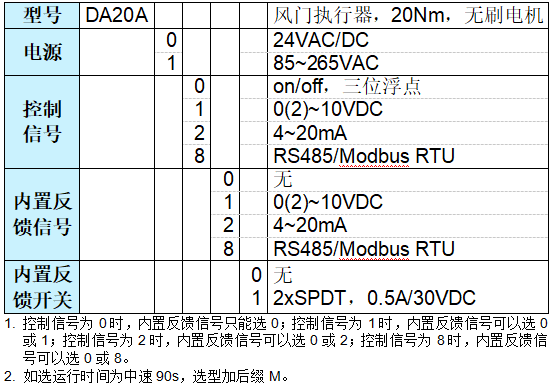

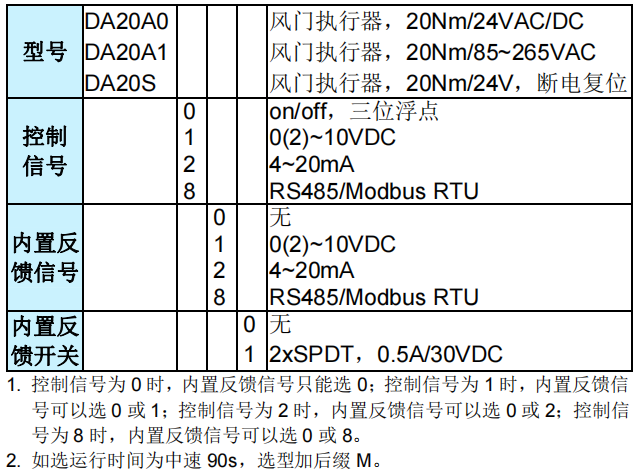

选型表
