1、 用于测量和显示环境温度/湿度/差压等，并需要嵌入式安装的应用中
2、3种316L不锈钢面板可选，PMMA显示窗，表面平整，无积尘设计，可以耐受任何清洁剂、消毒剂和杀菌剂等
3、 并列或可选交替显示1至3通道测量参数
4、 大尺寸3.2”高对比度TFT彩色 LCD显示
5、 多种输入输出设计，适合各类应用
6、 进口高精度传感器，100%可互换，无需再校准
7、 可选1~3路模拟输入4~20mA/0~10V标准信号
8、可选1~3路模拟输出0~10V标准信号
9、可选RS485/Modbus RTU通讯和按键
10、与DDC/PLC/SCADA及其它数据采集系统兼容
11、 极高性价比：可取代传统单一功能的(温度/湿度/压差)现场显示表或变送器，也可是完全功能的组合，并可以组网通讯
显示器：
| 显示： | 3.2”高对比度TFT 彩色LCD，分辨率320×240 |
| 显示屏保护材质： | PMMA |
| 分辨率： | 0.1工程单位(默认单位) |
| 通道数： | 1~3通道，并列(同时)或单排(交替)显示 |
| 工程单位： | 3组可设置单位如°C/°F，%RH，Pa等 |
| 显示刷新时间： | <1秒 |
外壳：
| 正面面板材质： | 316L不锈钢，厚1.5mm |
| 后部外壳材质： | 防火ABS+PC UL94 V-0等级 |
| 防护等级： | 正面IP65(内置温湿度传感器窗口IP54) |
| 重量： | MINI：约380g;横排：约450g;竖排：约650g |
技术规格：
| 电源： | 16~28VAC/16~35VDC |
| 功耗： | 0.5 VA |
| 模拟输入： | 最多3×(4~20mA或0~10V);过压或误接保护; 精度< 0.1%FS;阻抗< 250Ω(4~20mA)或>100KΩ(0~10V); 量程范围：默认温度：0~50°C/湿度0~100%RH/差压0~60Pa， 可设置范围：-50~100°C/0~100%RH/-100~100Pa |
| 模拟输出： | 最多3×(0~10V)，量程范围同模拟输入;过压或误接保护;精度≤0.2%FS;负载>2KΩ |
| 操作按键： | 可设置蜂鸣器(60db@10cm)+闪烁显示报警、压差清零、参数校准、背光和显示设置功能 |
| 通讯： | 1路USB串口，用于参数检查、设置和诊断 1路RS485Modbus RTU，可读/写，9600波特率 |
| 接线端子： | 最大Ø1.5mm2 |
| 工作环境： | 0~50°C，0~95%RH(非结露)，空气和中性气体 |
| 储运环境： | -10~70°C |
| 过程连接： | 内置温/湿度传感器:面板带防水透气过滤检测孔。 内置差压传感器：背面锥形咀，内径5mm软管连接， 或可选配面板带1个采样螺丝(有检测气孔 |
| 认证： | CE |
内置温/湿度/压差传感器：
| 温度 | 湿度 | 压差 |
| 范围 | 0~50°C | 0~100%RH | 0~ 60Pa |
| 精度 | 0.4°C或0.3°C （@15~40°C） | 3%或2%RH （@25°C，20~80%RH） | 1%或0.5%FS |
| 非线性 | / | <0.1%RH | / |
| 重复性 | ±0.1°C | ±0.1%RH | / |
| 迟滞 | / | ±1.0%RH | / |
| 长期漂移 | <0.02°C/Year | <0.25%RH/Year | <0.5%FS/Year |
| 响应时间 | <120s (慢流速空气) | <40s (25°C,慢流速空气) | 0.5~30s |
| 温漂 | / | / | <0.05%FS/°C(零点), <0.08%FS/°C(满量程) |
| 温补范围 | / | / | 0~50°C |
| 介质温度 | / | / | 0~60°C |
| 工作压力 | / | / | 10xFS(过载)15xFS(破坏) |
选型表：
| 型号 | MFDP |
|
|
|
|
|
|
| 嵌入式多功能显示/变送器 |
| 温/湿度输入 |
| 0 1 2 3 8 |
|
|
|
|
|
| 无 标准信号输入(2通道) 内置温/湿度传感器，精度0.4C/3% 内置温/湿度传感器，精度0.3C/2% RS485-Modbus RTU |
| 压差输入 |
|
| 0 1 2 3 8 |
|
|
|
|
| 无 标准信号输入(1通道) 内置微压差传感器,精度1% 内置微压差传感器,精度0.5% RS485-Modbus RTU |
| 输出 |
|
|
| 0 1 2 3 8 |
|
|
|
| 无 0~10Vx1(压差) 0~10Vx2(温/湿度) 0~10Vx3(温/湿度+压差) RS485-Modbus RTU |
| 按键 |
|
|
|
| 0 1 |
|
|
| 无 3个按键 |
| 面板压差采样 |
|
|
|
|
| 0 1 |
|
| 无 前面板配压力采样螺丝1颗 |
| 面板型式 |
|
|
|
|
|

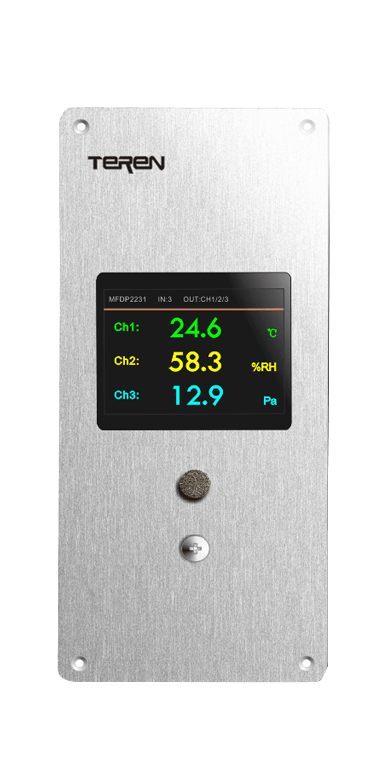

| M H V |
| MINI型 横排布置 竖排布置 |
| 面板螺丝孔 |
|
|
|
|
|
|
| 0 1 | 无螺丝孔 四角有螺丝孔，配不锈钢螺丝 |
注：
1. 选择RS485时，仅有选择通道具备对应功能，未选的通道无此功能。
2. 当选择内置温/湿度传感器时，前面板有对应采样孔。
3. 输出通道的总数应小于或等于输入通道的总和，不可超出。
4. MINI型产品不能选择任何内置传感器，也不能配前面板压差采样。
