应用特点

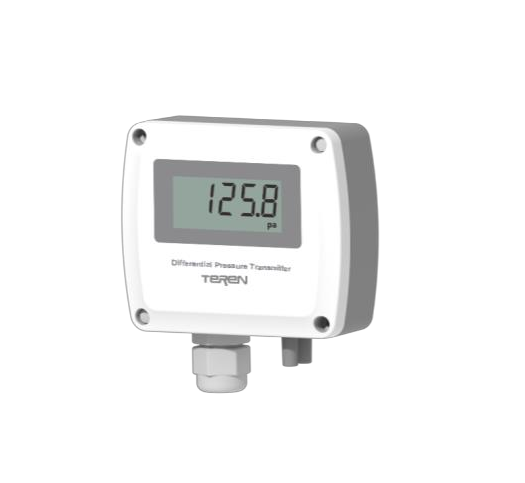

1、采用高精度 MEMS 传感器及数字化技术，可以检测正压、负 压或压差。DPTL 适合平面安装，DPTL-F 适合嵌入式安装

2、可用于各类通风、空调系统及设备的空气压力检测，也可测量 风扇、鼓风机、过滤器阻力、炉体通风、孔板、净化间、生物 安全柜、洁净工作台、除尘、医疗和药机等设备的压差检测

3、多种量程范围、工程单位和输出信号选择

4、电源和输出有过压及反接保护功能，高可靠性和抗干扰能力

5、高性价比，精度高达 1%，量程最低为 25Pa

6、按键/拨码开关支持功能：零点校准、单位切换、响应时间等

7、可选 LCD 模块，现场可插拔安装

技术指标

介质：空气和非易燃/非腐蚀性气体，对潮湿/结露/油污等不敏感

工作环境：-20~70°C

介质温度：0~60°C

温度补偿：0~50°C

量程：25Pa(±12.5Pa) ~10kPa(±5kPa)

工作压力：过载10xFS，破坏压力15xFS

精度：±1.0%FS(25Pa为±2%FS)

长期稳定性：±0.5%FS /Year

温漂：<0.05%FS/°C(零点)，<0.08%FS/°C(满量程)

响应时间：0.5/1/2/5s，可由拨码设置

清零按键：按键可实现方便的清零操作

过程连接：锥形咀，内径5mm软管连接

显示：5位LCD，显示区域44x18mm，带单位指示

工程单位：5种，见量程表，拨码切换

输出：0~5V/0~10V/4~20mA(三线)，4~20mA(二线)，RS485

输出负载：≤500Ω(电流型)，≥2kΩ(电压型)

电源：电压型16~28VAC/16~35VDC  电流型18.5~35VDC (RL=500Ω)，8.5~35VDC (RL=0Ω)

外壳材料：下壳ABS+PC，上壳PC，阻燃UL94V-0

防护等级： IP65

重量：150g

认证：CE

配件：LCD显示模块(型号DPTL-LCD，含1个LCD模块和1个带显示窗口的上盖)和嵌入式安装面板(型号DPTL-A)都可单独采购

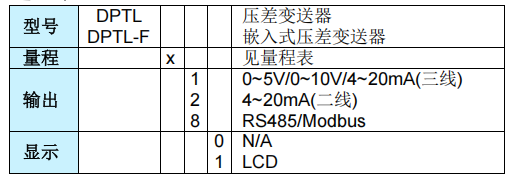

选型表

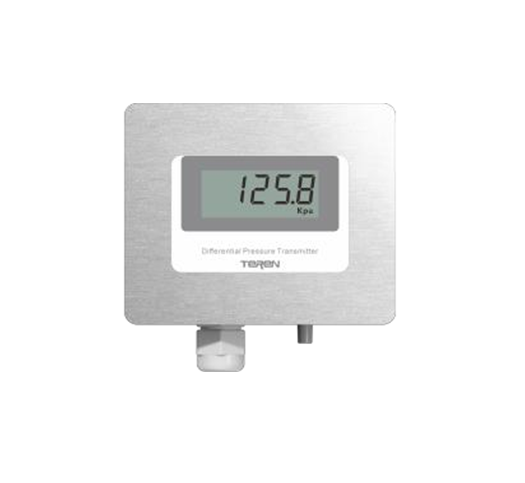

DPTL-F嵌入式压差变送器

DPTL-F嵌入式压差变送器由DPTL(带LCD显示)和嵌入式安装面板(型号DPTL-A)组合而成，技术参数与DPTL完全相同，选型为DPTL-Fxx1。

适用于各类净化间或净化设备的嵌入式安装，无积尘，易 清洁。面板为316拉丝不锈钢材料，尺寸：宽104×高88×厚 1.5(mm)。嵌入式安装开孔尺寸：宽93×高79×深42(mm)。显示 LCD尺寸：44x18(mm)。

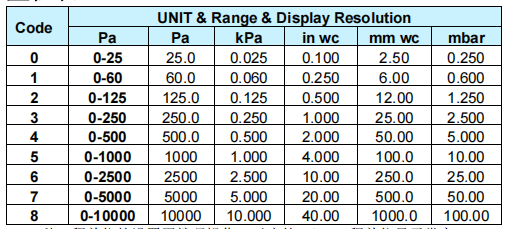

量程表

1．5种工程单位的设置用拨码操作，对应的LCD工程单位显示常亮。
